SOAL KUIS TUGAS BESAR

[kembali ke menu sebelumnya]

DAFTAR ISI

1. UAS kelompok dan pribadi
2. UAS pribadi teman 1
3.UAS pribadi teman 2
4.UAS pribadi teman 3
5.UAS pribadi teman4
6. Link Download File

1. UAS kelompok dan pribadi [kembali]

A. UAS kelompok

Aplikasi Garasi Otomatis dengan Sensor Infrared dan LDR

1. Sebutkan output sebagai indikator rangkaian sensor hidup

    a. Outocopler, PIR, Flame, MQ2, buzzer, led

    b. Motor (fan), led, outocopler

    c. Motor (fan), buzzer, dc voltmeter

    d. Relay, speaker, led

    e. Motor (fan), dan led

    Jawaban: E

2. Bagaimana prinsip kerja dari ldr?

    a. Jika mendeteksi cahaya maka resistansi akan besar, jika tidak mendeteksi cahaya maka     resistansi akan kecil

    b. Jika mendeteksi cahaya maka resistansi akan kecil, jika tidak terdereksi cahaya maka         resistansi akan besar

    c. Jika ldr mendeteksi atau tidak mendeteksi cahaya, resistansi yang dihasilkan akan sama     besar

    d. Ldr akan hidup jika tidak terdeteksi cahaya

    e. Jawaban salah semua

    Jawaban: A

B. UAS Pribadi

Aplikasi Pemadam Kebakaran Dengan Sensor MQ2, Flame, dan LM35

1. Bagaimana prinsip dari rangkaian ldr berjalan?

    a. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output     sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator

    b.  Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output     sensor akan diperbesar 3x sehingga akan menghidupkan led dan buzzer sebagai indikator

    c.  Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 0, tengangan             output sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator

    d.  Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 0, tengana output     sensor akan diperbesar 3x sehingga akan menghidupkan led dan buzzer sebagai indikator

    e.  Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output     sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator, dan akan        menghidupkan sensor Pir dan sensor flame.

Jawaban: A

2. Pada gambar dibawah ini merupakan gambar kontruksi pin IC LM324, apa fungsi dari pin out 3 ?

    a. Output 1

    b.Input 1 negatif

    c. Input 1 positif

    d. VCC

    e.Input 2 positif

    Jawaban: C

    Konfigurasi pin IC LM324 :

• Pin 1 = Output 1
• Pin 2 = Input 1 negatif
• Pin 3 = Input 1 positif
• Pin 4 = VCC
• Pin 5 = Input 2 positif
• Pin 6 = Input 2 negatif
• Pin 7 = Output 2
• Pin 8 = Output 3
• Pin 9 = Input 3 negatif

• Pin 10 = Input 3 positif

• Pin 11 = GROUND

• Pin 12 = Input 4 positif

• Pin 13 = Input 4 negatif

• Pin 14 = Output 4

2. UAS pribadi teman 1  [kembali]

    Rangkain Kontrol Pemadam Kebakaran

Apa yang kurang pada rangkaian di atas?

a. Kekurangan output berupa led dan buzzer

b. Kekurangan voltmeter disetiap output op amp

c. Kekurangan sensor

d. Nilai resistor pada op amp yg kurang dari 10k

e. Semua benar

Jawaban: b

Saran :

Pemasangan voltmeter disetiap output sensor dan output OpAmp untuk mengetahui besar tegangannya.

Perbaikan :

3. UAS pribadi teman 2 [kembali]

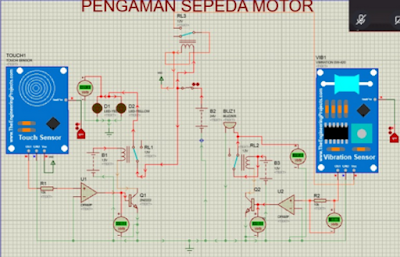

    Pengaman Sepeda Motor

1. Resistor diantara output opamp dan transistor

2. Resistor yang diserikan dengan led

3. Voltmeter pada output dan input sensor

4. Opamp noninverting pada rangkaian touch sensor

Apa yang harus ditambahkan pada rangkaian diatas?

a. 1,3

b. 1,2,4

c. 1,3,4

d. 1,2,3

e. 4

Jawaban: d

Saran :

1. menambahkan resistor antara output op amp dengan transistor

2. menambahkan resistor yang dipasang seri dengan led

3. menambahkan voltmeter pada output dan input sensor

Perbaikan :

4. UAS pribadi teman 3 [kembali]

    Incubator Telur

Saran :

    1. Tambahkan resistor antara output op amp dengan transistor

    2. Hubungkan dioda (D1) dan resistor (R7) secara seri dan diparalelkan dengan supply (B1)

    3. Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm

    4. Tambahkan voltmeter pada setiap output OpAmp

Perbaikan :

5. UAS pribadi teman 4 [kembali]

    Jebakan Tikus Otomatis

Kesalahan:

    1. V out sensor langsung terhubung dengan transistor

    2. Tidak ada voltmeter pada input dan outpun serta output sensir

    3. Motor2 dan motor 1 terhubung secara seri

    4. Led tidak diserikan

Saran:

• Tambahkan baterai pada motor2 dengan arah yang berlawanan pada motor satu dan hubungkan ke kaki relay sebelah kanan
• Tambahkan resistor di kaki basis transistor

Perbaikan:

6. Link Download File [kembali]

Download File Simulasi Proteus UAS kelompok  [Disini]

Download File Simulasi Proteus UAS pribadi  [Disini]
