Tugas Pendahuluan
Modul 1 (General Input dan Output)

Percobaan 1 kondisi 4

1. Kondisi [kembali]

     Pada praktikum modul 1 ini , kondisi awal LED mati lalu hidup bergantian dari tengah kepinggir secara berulang-ulang.

2. Rangkaian Simulasi [kembali]

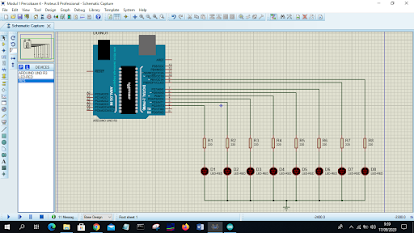

Gambar 2.1 Rangkaian simulasi






Gambar 2.2 Rangkaian simulasi setelah dijalankan


3. Flowchart [kembali]


Gambar 3.1. Flowchart

-----------------------------------------------------------------------------------------------------------
int pin[] = {2,3,4,5,6,7,8,9};
void setup() {
  for (int indeks = 0; indeks <= 7; indeks ++){
    pinMode(pin[indeks], OUTPUT);
    digitalWrite (pin[indeks], LOW);
    }

}

void loop() {
  //bergerak ke kanan hidup
  for (int indeks = 4; indeks <= 7; indeks ++){
    digitalWrite (pin[indeks],HIGH);
    delay(500);
  }
  //bergerak dari kiri ketengah mati
  for (int indeks = 7; indeks >= 4; indeks --){
    digitalWrite (pin[indeks],LOW);
    delay(500);
  }

    //bergerak ke kiri hidup
  for (int indeks = 3; indeks >= 0; indeks --){
    digitalWrite (pin[indeks],HIGH);
    delay(500);
  }
  //bergerak dari kanan ketengah mati
  for (int indeks = 0; indeks <= 3; indeks ++){
    digitalWrite (pin[indeks],LOW);
    delay(500);
  }
}
-----------------------------------------------------------------------------------------------------------




Download HTML disini
Download Simulasi Proteus disini
Download Listing Program disini
Download Video disini
Download library Arduino uno disini
Download datasheet Arduino disini
Download datasheet LED disini
Download datasheet Resistor disini
